【 WNS系列燃油燃?xì)庹羝麩崴?a href="http://m.mnlz.cn" target="_blank">鍋爐-產品圖片 】
【 燃油氣蒸汽鍋爐-產品圖片 】
(燃油氣熱水鍋爐產品)

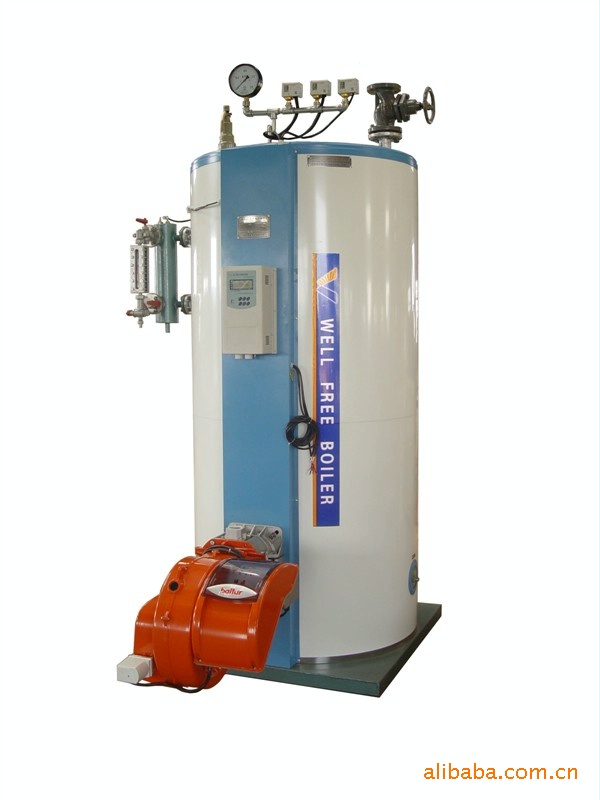

(燃油氣立式蒸汽鍋爐圖片)
產品描述
|
一 、三回程結構
W N S××－××－Q（Y）系列全自動燃油燃?xì)庹羝仩t，均采用為鍋殼式三回程、全濕背結構。燃料在爐膽內微正壓燃燒，高溫?zé)煔庋貭t膽向后經回燃室進入第一煙道管束，經壓迫式前煙箱轉折180°進入第二管束，經過對流換熱后排入大氣。
我們利用中心對稱的三回程結構的設計思想，設計容量較大的三回程蒸汽鍋爐。這種鍋爐最大的特點：所有的受壓元件與鍋筒中心對稱，鍋爐采用全濕背式結構，以極大的內筒和偏心火箱的結構，其有利于提供足夠的輻射受熱面。而對流受熱面有第二回程和三回程的管束構成。回燃室前管板采用與爐膽連接，回燃室后管板采用橢球形封頭和管板。第二回程和第三回程轉煙室構成了前煙箱，此出煙煙溫已低于500℃。因此，前煙箱的結構采用輕形結構的耐火保溫材料。后煙箱煙氣出口布置在沿筒體縱軸的方向，不僅可以縮短爐體長度；又可以避免煙囪放在垂直于筒體縱軸線的方向上，在鍋爐啟動停止時冷凝水腐蝕鍋爐本體。這種鍋爐的設計主要考慮了鍋爐檢修和穩定的原則。鍋爐回水進口內設置的混水裝置，回水先沖刷煙管管束，再接觸爐膽，提高了回水接觸爐膽的水溫。避免了局部產生過冷沸騰的現象。爐水在燃燒煙氣高溫部分的下層，低溫在上部流動.就熱對流而言，已達到最佳的結構設計。蒸汽鍋爐也達到最大的汽化空間，加之后部加上隔板導致循環水流經回燃室的高溫表面，使之合理均勻傳熱.確保回燃室的管板安全運行。
二、 波形爐膽（根據用戶的選擇）
本系列鍋爐采用波形爐膽，既強化了煙氣的擾動，又增大了輻射傳熱面積；既增加了爐膽的剛度，又有效的減弱了爐膽的膨脹應力；既增強傳熱效果，又促進為燃料在爐膛內的燃燒。
三、 煙管與管板的焊接工藝
采用先預脹再全焊，然后再脹接的先進工藝，既防止了管間隙腐蝕，又增強了焊接強度。
四、 對稱活動鉸接前、后煙門
開啟方便，便于檢修，清理。 |
| 系統參數表 |
| 臥式燃油(氣)蒸汽鍋爐/Horizontal Oil(gas)Steam boiler | | 項目 | WNS0.5- | WNS
0.75- | WNS1- | WNS
1.5- | WNS2- | WNS3- | WNS4- | WNS5- | WNS6- | WNS8- | WNS
10- | WNS
12- | WNS
15- | WNS
20- | | 0.7 | 1 | 0.7 | 0.7 | 1 | 1.25 | 1 | 1 | 1.25 | 1 | 1.25 | 1 | 1.25 | 1 | 1.25 | 1.25 | 1.6 | 1.25 | 1.6 | 1.25 | 1.25 | 1.25 | 1.25 | | 名稱 | Y(Q) | Y(Q) | Y(Q) | Y(Q) | Y(Q) | Y(Q) | Y(Q) | Y(Q) | Y(Q) | Y(Q) | Y(Q) | Y(Q) | Y(Q) | Y(Q) | Y(Q) | Y(Q) | Y(Q) | Y(Q) | Y(Q) | Y(Q) | Y(Q) | Y(Q) | Y(Q) | | 額定發熱量 | 500 | 500 | 750 | 1000 | 1000 | 1000 | 1500 | 2000 | 2000 | 3000 | 3000 | 4000 | 4000 | 5000 | 5000 | 6000 | 6000 | 8000 | 8000 | 10000 | 12000 | 15000 | 20000 | | 工作壓力 | 0.7 | 1 | 0.7 | 0.7 | 1 | 1.25 | 1 | 1 | 1 | 1 | 1.25 | 1 | 1.25 | 1 | 1.25 | 1.25 | 1.6 | 1.25 | 1.6 | 1.25 | 1.25 | 1.25 | 1.25 | | 工作溫度 | 170 | 184 | 170 | 170 | 184 | 193 | 184 | 184 | 193 | 184 | 193 | 184 | 193 | 184 | 193 | 193 | 204 | 193 | 204 | 193 | 193 | 193 | 193 | | 給水溫度 | 20 | 104 | | 熱效率 | 90 | 91 | 92 | | 水容量 | 1180 | 1180 | 1700 | 3100 | 3100 | 3200 | 3700 | 4700 | 5100 | 6300 | 7400 | 7700 | 8900 | 70300 | 10300 | 10700 | 10700 | 15300 | 15300 | 19000 | 21000 | 28700 | 32000 | | 蒸汽出口DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 125 | 150 | 150 | 200 | 250 | | 進水口DN | 25 | 32 | 40 | 40 | 32 | 40 | 50 | 50 | 40 | 50 | 65 | | 排污閥DN | 40 | 50 | 50*2 | 50*3 | | 安全閥DN | 40 | 40/40 | 50/50 | 40/40 | 50/50 | 50/40 | 80/40 | 50/50 | 80/40 | 50/50 | 80/80 | 100/100 | | 煙道口 | 219 | 250 | 273 | 320 | 350 | 380 | 400 | 450 | 650*400 | 600*350 | 600*400 | 900*400 | 900*600 | 900*650 | 1150*550 | 1600*700 | | 長 | 2300 | 2800 | 3400 | 3650 | 4200 | 4800 | 5300 | 5550 | 6000 | 6750 | 7400 | 7800 | 8000 | 8200 | | 外形尺寸 | 寬 | 1320 | 1500 | 1900 | 2100 | 2200 | 2200 | 2300 | 2400 | 2450 | 2700 | 2850 | 2900 | 3300 | 3700 | | 高 | 1700 | 1760 | 2250 | 2350 | 2500 | 2600 | 2750 | 2800 | 2830 | 3000 | 3250 | 3350 | 3800 | 4400 | | 運輸重量 | 2.43 | 2.49 | 2.79 | 5.06 | 5.06 | 5.39 | 6.19 | 7.00 | 7.20 | 10.5 | 11.2 | 11.9 | 12.8 | 15.4 | 16.4 | 17.6 | 18.5 | 22.8 | 24.2 | 28.1 | 31.0 | 39.1 | 49.5 | | 底座尺寸 | 1950 | 2130 | 2050 | 2800 | 2800 | 2500 | 2970 | 3250 | 3280 | 3800 | 3800 | 4250 | 4250 | 4495 | 4495 | 5115 | 5090 | 5560 | 5650 | 6175 | 6650 | 6545 | 6800 | | 1000 | 1050 | 1000 | 1100 | 1100 | 1200 | 1200 | 1300 | 1300 | 1500 | 1500 | 1600 | 1600 | 1700 | 1700 | 1600 | 1600 | 2000 | 2000 | 2100 | 2200 | 2500 | 2650 | | 燃料消耗 | 輕油 | 32.4 | 32.8 | 48.6 | 64.7 | 65.7 | 65.7 | 97.1 | 129.5 | 131.3 | 192.0 | 194.8 | 256.1 | 259.8 | 320.1 | 324.7 | 384.1 | 389.6 | 512.1 | 519.5 | 633.2 | 759.8 | 949.8 | 1266.4 | | 天然氣 | 36.8 | 36.8 | 59.7 | 73.5 | 73.5 | 73.5 | 110.3 | 147.1 | 147.1 | 220.6 | 220.6 | 294.1 | 294.1 | 367.7 | 367.6 | 441.1 | 441.2 | 588.2 | 588.2 | 735.3 | 882.4 | 1102.9 | 1470.6 | | 城市煤氣 | 83.4 | 84.6 | 125 | 166.7 | 169.1 | 169.1 | 250 | 333.3 | 338.2 | 494.5 | 501.7 | 659.3 | 668.9 | 824.2 | 836.1 | 989 | 1003.3 | 1318.7 | 1337.8 | 1630.4 | 1956.5 | 2445.7 | 3260.9 | 說明:1.天然氣熱值:8500kcal/Nm3,輕油熱值;10300kcal/Nm3,城市煤氣熱值:4000kcal/Nm3;
2.表中數據及圖片僅供參考,產品以實物為準,如因改型而變更恕不另行通知;
3.預制、預留、及鍋爐房設計前請聯系確認有關數據. |
|
| 熱力系統參考 |
 |
買家須知
【 燃?xì)忮仩t制造工藝 】
質量第一 是我們不懈的追求
聯系方式
歡迎訪問我公司網站，用你們的熱忱和關愛，幫助我們不斷追求卓越的品質，促進我們成功的創新；我們非常重視您的意見，希望確保您能方便、快捷地找到您所需要的信息；請使用下面的方式與我們聯系：
公司信息
電 話：055-88886018
公司廠區：江蘇鎮江辛三路15號 郵編：201100
營銷中心
聯系電話：138529428585
聯系電話：0511-88886018
電子郵件：[email protected]
旗下商城：www.wellfree-boiler.com
公司介紹
威孚鍋爐公司自運營以來，全面整合了江蘇省豐富和專業化的燃油（氣、電）鍋爐制造資源，引進德國技術,現擁有中國國家質量監督檢驗檢疫總局頒發的B級鍋爐制造許可證和江蘇省質量技術監督局頒發的D級鍋爐制造許可證。
公司鍋爐制造基地占地面積約為50000平方米。擁有標準工業廠房、先進的制作設備和檢測設施。公司設有客戶服務中心、產品研制開發中心等部門。
公司致力于整合遍布中國大陸地區的鍋爐營銷資源，透過行銷網絡，將威孚龍TM品牌燃油（氣、電）鍋爐的理念、質量、價值、服務傳遞給客戶。
為了配合中國可持續發展戰略，公司產品以高效、節能、
環保系列燃油（氣、電）全自動鍋爐為定位。公司研制開發了燃油（氣）蒸汽鍋爐、燃油（氣）常壓/承壓熱水鍋爐、電加熱蒸汽鍋爐、電加熱常壓/承壓熱水鍋爐、燃油（氣）導熱油爐等系列產品，近八十個規格。威孚鍋爐成為“中國中小型燃油（氣、壓）鍋爐的全面供應商”，客戶遍布中國大陸的大中城市，為中國大陸的環境保護、能源節約化貢獻已力！
(標準化廠房)
威孚鍋爐面對機遇和挑戰共存的鍋爐市場，本著“創新而求發展、信用而成合作、品質而取市場”、和您共同分享威孚鍋爐的價值。
公司遵循“實在做人、誠實做事”的理念，做精品，暖世界。公司倡導在威孚鍋爐市場運作過程中，客戶得到價值、員工得到提高、股東得到受益、公司得到發展、國家得到稅收。
公司遵循“客戶所需，即我所造”的經營的理念，從研發、制造、工藝、控制、售后服務等環節貼近、響應客戶，全面滿足客戶日益提高的差異性需要。
科技創造價值，科技還自然本色！威孚鍋爐是也！
1、鍋爐主機及電腦芯片采用德國弘道技術，配置蒸汽鍋爐專用電腦控制器，全中文、大屏幕、強背光液晶顯示屏，顯示功能豐富，可將控制器的運行狀態以及采集到的壓力、水位等狀態準確直觀地顯示出來。控制功能齊全，具有鍋爐水位智能控制、蒸汽壓力控制、極限低水位報警和聯鎖保護、高水位報警提示、蒸汽壓力超高報警和聯鎖保護等自動控制功能。使用相當方便，可設置連續、定時兩種狀態，定時可分4個時間段，鍋爐定時開機、定時關機，無需專職司爐工，通常操作只需按“啟動”鍵開機，按“停止”鍵停機即可，十分簡便。2、采用原裝進口燃燒器，全自動程序化控制，風機自動吹掃，電子自動點火，油氣自動燃燒，風油（氣）自動比例調節，霧化效果好，燃燒充分，低NOX，
節能環保。在正常情況下，鍋爐蒸汽壓力達到設定值時，燃燒器自動停止燃燒，當蒸汽壓力低于設定值時，燃燒器自動開始工作。當發生燃料、進風異常等現象時，故障燈亮，程控裝置會立刻停止輸出燃料，燃燒機自動停機。3、WNS臥式蒸汽鍋爐爐體設計和制造采用三回程、濕背式、偏心爐膛、非對稱性結構，波形爐膽，使火焰產生強烈擾動，而且增加輻射受熱面，強力提高了傳熱系數，并能有效防止因金屬熱脹冷縮而導致設備壽命的降低。4、整機自動化程度高，安全保護完善。運行過程實現全自動化，具有自動補水、缺水、超壓、自動斷電并報警、漏電保護等安全保護系統。5、使用玻璃棉作通體式保溫，重量輕，保溫效果好，散熱損失少；6、白色彩板包裝，外形美觀，色澤明快，封閉性好，耐銹蝕；7、機電一體化，占用空間小，整體快裝出廠，安裝使用方便。8、產品全面、全程在國家鍋爐管理部門監督下生產、制造，依照相關執行標準經驗收合格，才能入庫進行銷售，請用戶放心購買。9、多重保護：（1）鍋爐水位保護水位計與鍋爐本體的一體化設計，外觀更加緊湊美觀，功能上準確顯示鍋爐本體實際水位。再加上雙重獨立的電子水位控制系統，實現鍋爐超低水位、低水位、正常水位、高水位的自動調節功能，確保鍋爐在各種意外情況下萬無一失，安全到家。（2）蒸汽壓力保護☆壓力控制器：選用高靈敏度壓力控制器，將壓力高、低不同的信號輸給電氣開關，對其它控制線路進行自動控制或連鎖保護。常用壓力控制器及電接點壓力表，能使蒸汽壓力超壓報警，達到極限時切斷燃燒器；壓力控制器可根據實際運行壓力調節單火或雙火燃燒。 ☆安全閥：安全閥是鍋爐保護中的最后一道防線，在鍋爐壓力超過極限時，根據安全閥設計所配的校定壓力，排汽泄壓，確保鍋爐正常運行。（3）熄火保護進口燃燒器具有熄火保護裝置，功能是檢測燃燒情況，當點火失敗或燃燒中途熄滅時，燃燒器立即關閉進油（氣）電磁閥，這時鼓風機繼續運轉，吹掃爐膛內殘余的可燃?xì)怏w，經過20～30秒鐘的吹掃后，自動切斷鼓風機及各種輔機電源，鍋爐停止運行。（4）停電自鎖保護在突發電源中斷情況下，鍋爐運行立即停爐自鎖，若電流恢復通電，鍋爐不會隨時啟動，必須復位解除自鎖，才能重新點火啟動。
